实验项目七十八：气相色谱仪拆分 3D 仿真软件（安

捷伦 GC 7890A）

1.实验介绍

该系统真实再现了气相色谱仪的结构组成，对仪器的整体进行了拆分，然后 对气相色谱仪的重要系统如进样口系统、分离系统、检测器系统等进行详细拆分； 针对仪器的维护，真实再现了气相色谱仪更换进样隔垫、更换衬管和更换密封垫 圈的过程；针对气相色谱仪在使用过程中容易出现的故障，重现了色谱柱污染、 色谱柱断裂等问题的处理过程。使学生通过在本平台上的操作练习，进一步熟悉 仪器内部结构、掌握气相色谱仪的基本维护及故障处理，为进行实际实验奠定良 好基础。

2.功能

1. 3D 仿真功能，利用电脑模拟产生一个三维空间的虚拟世界，构建高度仿 真的虚拟实验环境和实验对象，让使用者如同身历其境一般，可以及时、无限制 地 360°旋转观察三维空间内的仪器以及内部结构，该软件界面友好，交互操作 灵活。2. 标签功能，在拆分过程中，每个系统以及每个部件都具有相应地标签， 使操作者更好地了解每个部件的名称。3.文字介绍功能，在该软件中，每操作一 步都具有相应地文字介绍功能，使操作者更详细地了解每个部件的用途以及功 能。4.  语音讲解功能，在每一步的操作中，为了使操作者更便捷地了解相应地 内容，该软件中配有语音讲解的功能。

3.效果

使学生了解关于气相色谱仪的理论知识。包括气相色谱仪的应用、分离原理、 常用的检测器类型及分类等内容。让学生对气相色谱仪的基本结构：进样口系统， 分离系统，检测系统有更直观的认识。使学生熟悉仪器常见维护：进样隔垫，衬 管维护，密封垫圈维护。对于一般的仪器故障：色谱柱污染和色谱柱断裂能进行 初步的处理。

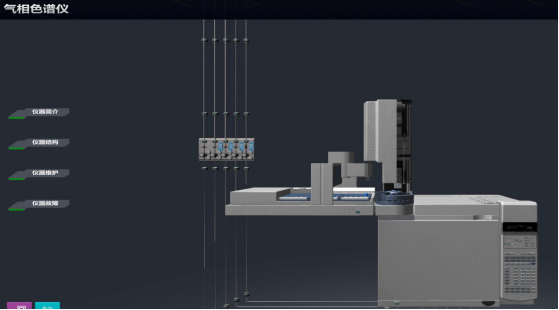

图 1.  仪器仿真主界面

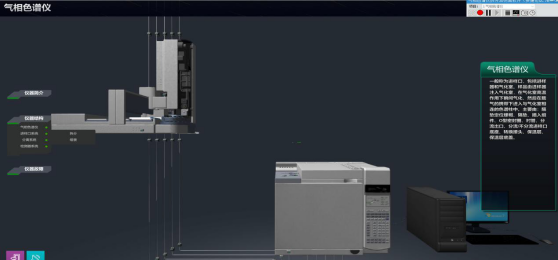

图 2.  进样口拆分
